חיתוך בלייזר הוא כלי מדויק ורב-שימושי שמאפשר ליצור מודלים אדריכליים, פריטי עיצוב מוצר, חריטות אמנותיות ועוד.
אבל כדי שהחיתוך ייצא מושלם – נדרש קובץ מוכן כראוי.
לקוחות רבים מגיעים לחיתוך עם קובץ שאינו מותאם למכונה, מה שגורם לעיכובים, טעויות או תוצאות לא מדויקות.
במאמר זה תמצאו את כל מה שצריך לדעת על הכנת קובץ נכון לחיתוך לייזר: מהשלב הראשוני של בחירת התוכנה ועד טיפים חשובים לכל תחום – אדריכלות, עיצוב מוצר וחריטה.
למה חשוב להכין קובץ נכון לחיתוך לייזר
חיתוך לייזר מתבצע על פי הנתונים המדויקים של הקובץ הדיגיטלי.
טעויות בקובץ – אפילו קטנות – עלולות להוביל לבעיות כמו:
- קנה מידה שגוי שיגרום למודל להיות קטן או גדול מדי.
- קווים כפולים או פתוחים שיפגעו באיכות החיתוך.
- קווים בעובי לא מתאים – יש להקפיד שהקווים לחיתוך יהיו תמיד דקים ואחידים. אם רוצים קו עבה יותר, יש ליצור אותו כצורה סגורה ולהגדיר אותו כאלמנט לחריטה.
- אי התאמה לעובי החומר – מה שעלול לגרום לחיבורים לא מדויקים ולבעיות בהרכבה.
קובץ איכותי = תוצאה איכותית וחיסכון בזמן ובחומר.
תוכנות וקובצי עבודה מומלצים
בחיתוך בלייזר מקובל לעבוד עם קובצי וקטור – קובצי קווים שניתן להגדיל ולהקטין מבלי לפגוע באיכות.
הפורמטים המומלצים הם:
- AI (Adobe Illustrator) – מצוין לעיצובים גרפיים, חריטות ודגמים אמנותיים; נוח לעריכה ולשליטה בצבעים ושכבות.
- PDF – נוח במיוחד לשיתוף עם ספק חיתוך לייזר, שומר על תאימות בין תוכנות ונפתח היטב כמעט בכל מחשב.
- DXF – מתאים מאוד לאדריכלות ולעבודות הנדסיות וגם מתמודד היטב עם פרטים מורכבים, אך פחות נוח כשיש צורך בשליטה גרפית מתקדמת בשכבות או בצבעים.
התוכנות המומלצות להכנת הקבצים:
- Adobe Illustrator – הבחירה המובילה לעיצוב גרפי, חריטות ופרויקטים דקורטיביים.
- AutoCAD, Rhino – בעיקר לשימוש אדריכלים ומעצבי מוצר.
- Fusion 360, SolidWorks – לעיצוב מוצר מתקדם ותלת-ממד.
כללי יסוד להכנת קובץ לחיתוך לייזר
1. קנה מידה מדויק
- ודאו שהקובץ נשמר בקנה המידה הסופי של הפרויקט (למשל 1:50 או 1:1).
- בדקו את היחידות בתוכנה (מילימטרים מול סנטימטרים).
2. התחשבות בעובי החומר
- תכננו את הקובץ בהתאם לעובי החומר שבו תשתמשו – עץ, פרספקס, קרטון ביצוע וכד’.
- בעבודות עם חיבורים או חריצים, התאימו את המידות לעובי החומר ול-Kerf (עובי קרן הלייזר), כדי שהחלקים ייכנסו זה בזה בצורה מדויקת ולא יהיו רופפים או צמודים מדי.
3. קווים נקיים
- הסירו קווים כפולים, נקודות מיותרות וקטעים חופפים.
- ודאו שהקווים סגורים במידת הצורך – במיוחד בצורות שיש לחתוך כצורה מלאה (כמו חלונות או פתחים במודל אדריכלי).
4. שימוש בצבעים לשכבות
- הגדירו צבע אחד לחיתוך מלא.
- הגדירו צבע נפרד לחריטה – מיועד להסרה של שטח/משטח מהחומר (למשל ליצירת טקסטורה, לוגו או דוגמה בעומק החומר).
- הגדירו צבע נוסף לסימון/צריבה שטחית – מיועד ליצירת קווים עדינים או סימני עזר בלבד, מבלי להסיר שטח משמעותי.
- הסירו מהקובץ כל קו או אלמנט שאינם נחוצים לתהליך – אין להשאיר שכבות מיותרות.
5. עובי קו
- הקווים לחיתוך צריכים להיות תמיד דקים ואחידים (כמו קו שרטוט רגיל).
- אם רוצים קו עבה, למשל אלמנט דקורטיבי או טקסט רחב, יש להפוך אותו לצורה סגורה ולייעד אותו לחריטה.
6. מרחק מינימלי בין קווי חיתוך
- ברוב סוגי הפרויקטים מומלץ לשמור על מרחק של לפחות 1 מ״מ בין קווי החיתוך כדי לשמור על חוזק החומר ולמנוע עיוותים או שבירה.
- בפרויקטים אדריכליים – כאשר מדובר בחיתוכים בתוך חלקי המודל (כמו חלונות או פתחים) אפשר לרדת גם ל-0.8 מ״מ.
- עם זאת, בין חלק אחד לשני בקובץ (למשל בין קירות או רכיבים שונים על אותו גיליון) כדאי להשאיר מרחק של לפחות 3 מ״מ, כדי למנוע קריעה של הקרטון או שבירה של רכיבים דקים מדי.
7. מיקום האובייקטים על הגיליון
- אם חותכים מגיליון מלא של חומר, יש להשאיר שוליים של לפחות 1 ס״מ מכל צד (כלומר שטח העבודה צריך להיות קטן ב-2 ס״מ מגודל הגיליון).
- סדרו את החלקים בצורה חכמה כדי לחסוך בחומר ובזמן חיתוך.
8. טקסטים וחריטות
- הפכו את הטקסטים ל-Outlines (צורות וקטוריות) כדי למנוע בעיות בגופנים.
- ודאו שהחריטה או הסימון מוגדרים כראוי בצבע ובשכבה המתאימים.
הוראות ייחודיות לפי תחום השימוש

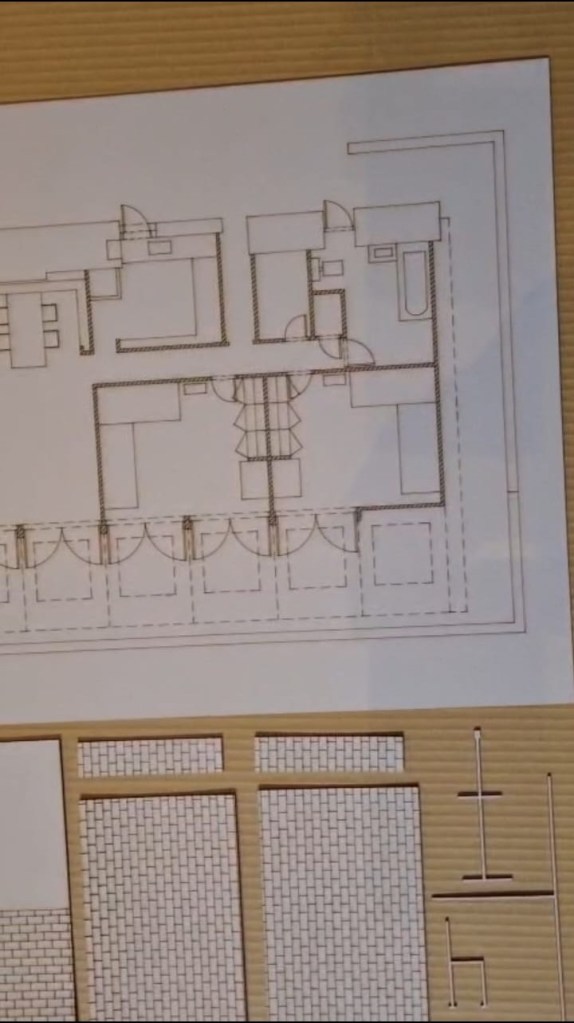

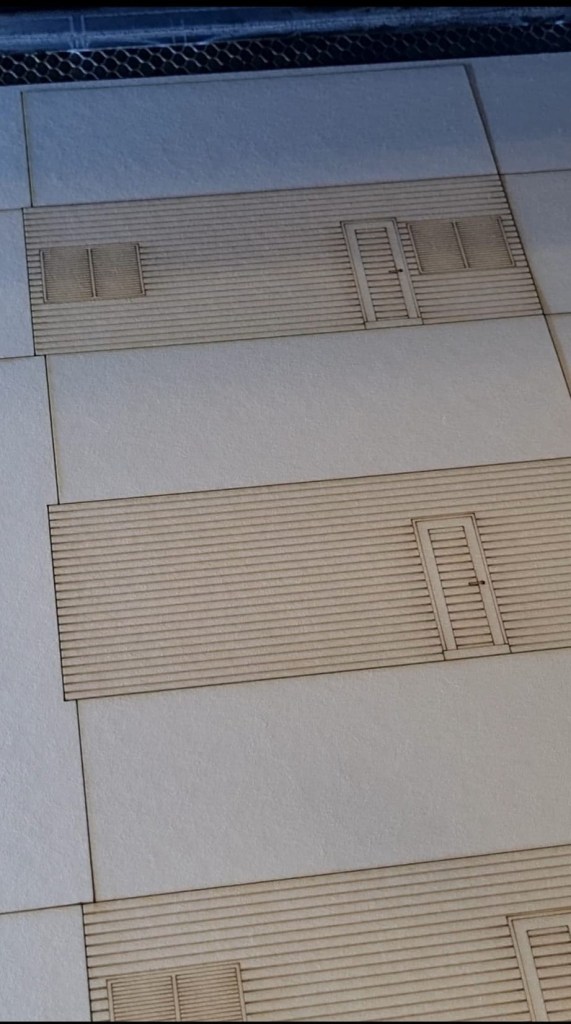

אדריכלות – מודלים אדריכליים
סטודנטים ואדריכלים נדרשים להגיש מודלים ברמת דיוק גבוהה.
- עבדו לרוב בפורמטים AI, DXF או PDF עם קווים נקיים וללא שכבות עודפות.
- סמנו בבירור קווים לחיתוך בצבע אחד וקווים לסימון/צריבה שטחית בצבע אחר – למשל לסימני עזר או קווי חלוקה.
- אם נדרש גם שטח לחריטה (למשל טקסטורה או לוגו), סמנו אותו כשטח סגור בצבע ייעודי נוסף.
- השתמשו בחומרים המתאימים למודל: קרטון ביצוע, עץ דק, פרספקס ועוד.
- הכינו את כל החלקים שטוחים בקובץ דו-ממדי – גם אם המודל יהיה תלת-ממדי בהרכבה.

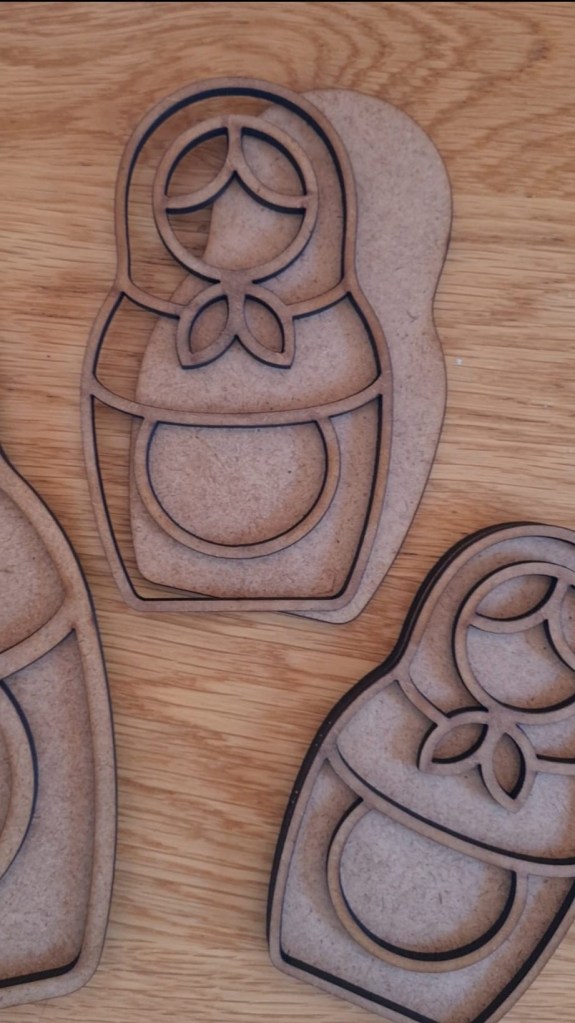

עיצוב מוצר
בעיצוב מוצר החיתוך צריך להתחשב באחידות ובדיוק המידות כדי שהחלקים יתחברו זה לזה.
- בדקו את עובי החומר וודאו שהחריצים או החיבורים מתאימים לעובי זה.
- במידה והמוצר כולל חריצים או חיבורים, יש להתחשב בעובי הקרן של הלייזר (Kerf) בעת הכנת הקובץ. לעיתים יש להוסיף או להוריד חלקיקי מילימטר במידות החריצים כדי להבטיח שהחלקים ייכנסו זה בזה בצורה מדויקת לאחר החיתוך.
- סמנו שכבות נפרדות לחריטה ולצריבה כדי למנוע בלבול.
- זכרו: גם כאן קווי החיתוך תמיד דקים. קווים עבים יוצרים כצורה ונשלחים לחריטה.

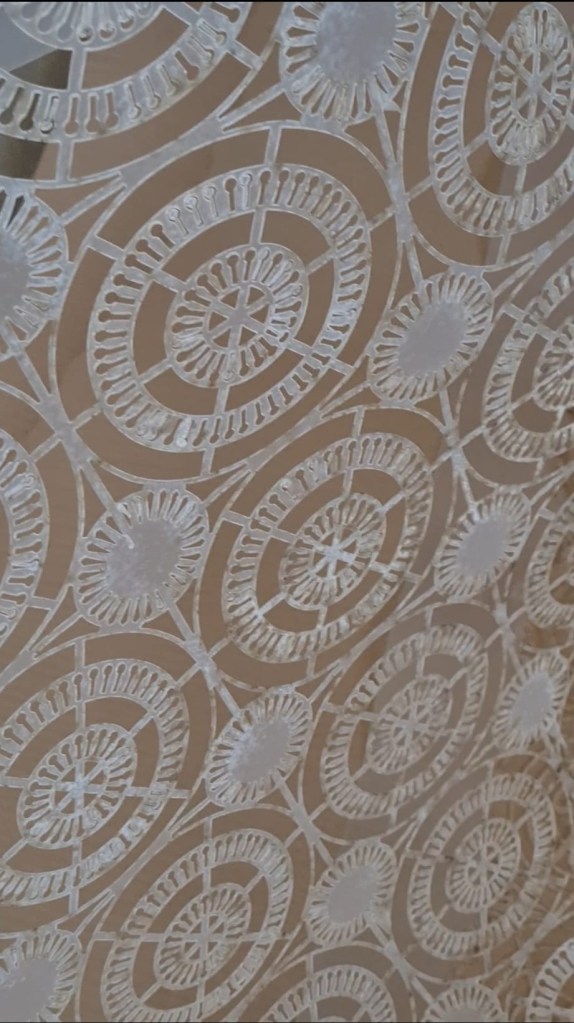

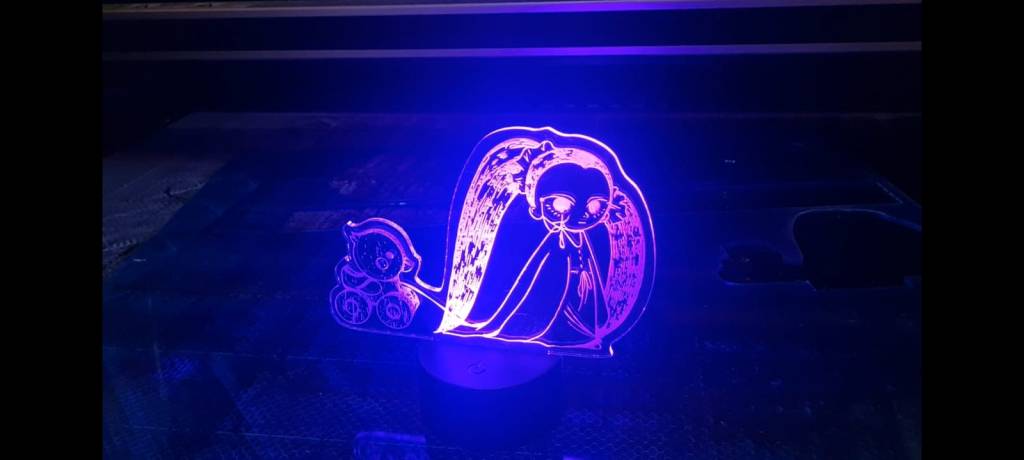

חריטה ודקורציה
בפרויקטים דקורטיביים או חריטה אישית (כמו לוגו, הקדשות, טקסטורות):
- שמרו על קווים סגורים במידת הצורך והקפידו על הגדרת השטחים המיועדים לחריטה.
- אם רוצים ליצור משטח רחב בחריטה – ודאו שהוא מוגדר כשטח סגור ולא כקו.
- השתמשו בקונטרסט ברור בין אזורים שייחרטו לבין אלה שיישארו ללא טיפול.
- ודאו שהגופנים קריאים וברורים בגדלים קטנים.
- לעיתים כדאי לבצע בדיקת דוגמה קטנה לפני החיתוך הסופי.
טעויות נפוצות שכדאי להימנע מהן
- עבודה ביחידות לא נכונות – למשל מ״מ במקום ס״מ.
- השארת קווים כפולים – שגורמים ללייזר לעבור פעמיים על אותו קו ולבזבז זמן ואף לשרוף את החומר.
- אי סגירת צורות – מה שמוביל לכך שהמכונה לא חותכת את החלק במלואו.
- אי לקיחה בחשבון של עובי החומר – תכנון חיבורים או חריצים מבלי להתאים את המידות לעובי החומר ול-Kerf של הלייזר עלול לגרום לכך שהחלקים לא ייכנסו זה בזה כראוי או יהיו רופפים מדי.
- השארת שכבות מיותרות – אלמנטים שלא נועדו לחיתוך/חריטה/צריבה עלולים לגרום לשגיאות או לבזבוז חומר.
- שימוש בגופנים לא נתמכים – עלול לשנות את מראה הטקסט בזמן פתיחת הקובץ אצל הספק.
- אי בדיקת התאמה לחומר – חלקים שקטנים מדי לחומר שבחרתם עלולים להישבר.
בדיקה לפני שליחה לחיתוך
כדי לחסוך זמן ותסכול:
- פתחו את הקובץ בתוכנה פשוטה אחרת (למשל תוכנת צפייה חינמית ל-DXF או PDF) כדי לוודא שהכול מוצג כראוי.
- בדקו את המידות בפועל.
- ודאו שאין שכבות נסתרות או אובייקטים לא רצויים.
- במידת הצורך פנו אליי ישירות לשאלות או הבהרות לגבי צבעים, חריטה או צריבה – כך נוכל לוודא ביחד שהקובץ מוכן בצורה הטובה ביותר לפני החיתוך.
למה שווה לעבוד עם סטודיו מקצועי לחיתוך לייזר
גם כשמכינים קובץ בעצמכם, ליווי מקצועי חוסך טעויות ומבטיח תוצאה טובה יותר.
ב-ויקי Maker Space אני מקפידה לבדוק כל קובץ שמגיע, מוודאת קנה מידה ופורמט נכון, ומנחה את הלקוח במקרה שצריך לבצע תיקונים פשוטים עוד לפני תחילת החיתוך.
כך נמנעות בעיות נפוצות ומתקבלות תוצאות מדויקות כבר בניסיון הראשון.
סיכום – הכנה נכונה = חיתוך מושלם
הכנת קובץ מדויק לחיתוך לייזר היא שלב קריטי להצלחת כל פרויקט – בין אם מדובר במודל אדריכלי, במוצר חדש או בחריטה אמנותית.
ככל שהקובץ יהיה נקי, ברור ומדויק יותר, כך תהליך החיתוך יעבור חלק והתוצאה תהיה איכותית ומרשימה.
השקעה בהכנת הקובץ חוסכת זמן, כסף ותקלות – ומבטיחה שהרעיון שלכם יתממש בדיוק כפי שדמיינתם.
✨ ב-ויקי Maker Space אני משלבת ניסיון בעיצוב עם הבנה טכנית מעמיקה של תהליכי החיתוך, כדי לעזור ללקוחות להוציא לפועל את החזון שלהם בצורה מדויקת ואסתטית.
בין אם אתם סטודנטים לאדריכלות, מעצבי מוצר או יוצרים שמעוניינים בחריטה אישית – הכנת הקובץ לפי ההנחיות במאמר זה תעזור לכם להגיע לתוצאה הטובה ביותר.
