המדריך הזה נכתב עבור סטודנטים לאדריכלות שנדרשים להכין קבצים לחיתוך לייזר לצורך מודלים, חתכים, חזיתות ואלמנטים פיזיים.
המיקוד כאן הוא בקובץ ייצור שעובד נכון במכונת לייזר – לא בקובץ תכנוני ולא בקובץ גרפי.

חיתוך לייזר הוא שלב קריטי בהפיכת תכנון אדריכלי לאובייקט פיזי. המאמר הזה עושה סדר בהכנת קבצים לחיתוך לייזר עבור מודלים אדריכליים, ומסביר בצורה ברורה כיצד לעבוד עם גודל גיליון, מרווחים, צבעים וייצוא נכון מתוכנות אדריכלות נפוצות – כך שהקובץ יעבוד כמו שצריך במכונה, בלי ניסוי וטעייה ובלי בזבוז חומר.

---

גודל הגיליון והחומר

ברוב העבודות האקדמיות לחיתוך לייזר משתמשים ב־קרטון ביצוע, חומר נפוץ מאוד למודלים אדריכליים.

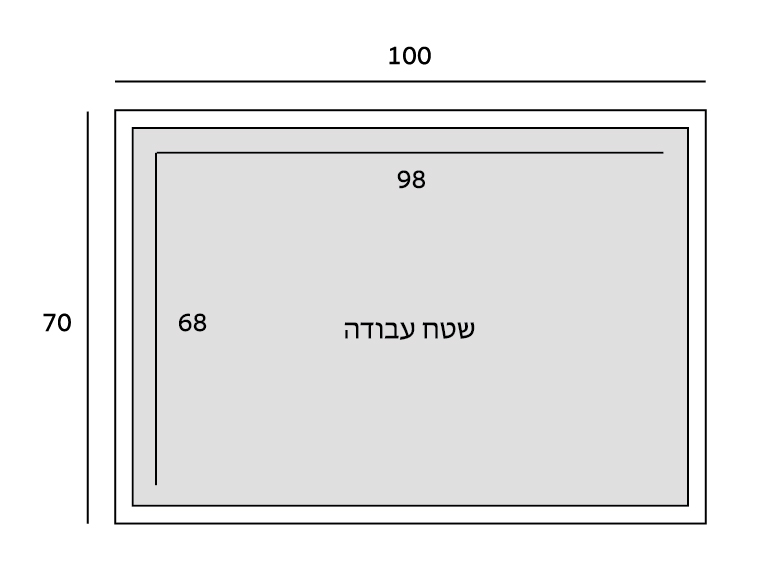

• גודל גיליון סטנדרטי: 100×70 ס״מ
• שטח עבודה מומלץ בפועל: 98×68 ס״מ

כלומר, יש להשאיר שוליים של כ־10 מ״מ מכל צד.
השוליים מאפשרים הזנה בטוחה של החומר למכונה, קיבוע נכון, ומונעים בעיות חיתוך בקצוות.

למרות שקרטון ביצוע הוא החומר הנפוץ ביותר, ניתן לעבוד גם עם חומרים אחרים – קרטון בעוביים שונים, MDF דק, עץ, פרספקס ועוד.
בכל מקרה כזה יש לבדוק מראש את גודל הגיליון או הפלטה בפועל ולהתאים את הקובץ אליו.
הקובץ תמיד נבנה לפי החומר, ולא להפך. כלומר, אם נרצה לחתוך על פלטה בגודל 120X80 ס"מ, שטח העבודה יהיה 118X78.

---

יחידות עבודה – מילימטרים בלבד

כל הקבצים לחיתוך לייזר צריכים להיות בנויים במילימטרים.

גם אם גודל הגיליון מוכר כ־100×70 ס״מ,
הקובץ עצמו חייב להיות מוגדר כ־1000×700 מ״מ, בקנה מידה 1:1.

אין לעבוד בסנטימטרים ואין לשלב בין יחידות שונות, משום ששילוב יחידות עלול לגרום לשגיאות קנה מידה ביצוא לקובץ חיתוך.

הקובץ צריך לדבר את השפה של המכונה – מילימטרים.

---

צפיפות ומרחקים – כללים שחייבים להישמר

בין אובייקטים שונים שנחתכים

• ניתן לצופף מאוד, אך יש לשמור על מרווח מינימלי של 3 מ״מ בין חלק לחלק.

בתוך אותו אובייקט שנחתך

• בפרטים חתוכים כמו פתחים, חריצים או חלונות:
  אין לרדת מתחת ל־0.8 מ״מ בין קווים קרובים.
• מרחקים קטנים יותר מחלישים את הקרטון ועלולים לגרום לשבירה או לשריפה.

פרטים שנצרבים בלבד

• בפרטים שאינם נחתכים אלא נצרבים (חריטה / סימון):
  ניתן להגיע גם ל־0.5 מ״מ בין קווים.

---

שכבות וצבעים

• כל התוכן בקובץ חייב להיות על שכבה אחת בלבד
• קידוד צבעים:
  • שחור – חיתוך
  • אדום – צריבה
• אין להשתמש בגוונים, אפורים או צבעים נוספים

---

ייצוא ועבודה לפי תוכנות אדריכלות

AutoCAD

AutoCAD היא אחת התוכנות הנוחות והאמינות להכנת קובצי חיתוך.

עקרונות עבודה

• עבודה במילימטרים
• איחוד כל האלמנטים המיועדים לחיתוך ולצריבה לשכבה אחת
• צביעה:
  • שחור – חיתוך
  • אדום – צריבה

ייצוא

• ייצוא מומלץ: PDF וקטורי
• גודל דף: 1000×700 מ״מ
• קנה מידה: 1:1
• יש לוודא שהצבעים נשמרים ואינם מומרים למונוכרום

אפשרות נוספת היא שמירה כ־DXF בגרסה נפוצה, לאחר ניקוי הקובץ.

---

Revit – הבהרה חשובה

ניתן לייצא קבצים לחיתוך לייזר גם ישירות מ־Revit, ולעיתים הם אכן עובדים. עם זאת, Revit היא תוכנת BIM ולא תוכנת ייצור.

ייצוא ישיר דורש שליטה גבוהה בהגדרות תצוגה, צבעים ו־Export, ומכיל לעיתים:

• קווים כפולים
• פרטים זעירים לא רצויים
• פרשנות לא צפויה של צבעים

לכן, לצורך עבודה מדויקת ובטוחה, הפרקטיקה המומלצת היא:

1. ייצוא מ־Revit ל־DWG או DXF
2. פתיחת הקובץ ב־AutoCAD
3. ניקוי הקובץ, איחוד לשכבה אחת וצביעה מחדש (אדום / שחור)
4. ייצוא קובץ סופי לחיתוך לייזר

כך מתקבל קובץ מבוקר, ברור ונטול הפתעות.

---

Rhino

Rhino מתאימה במיוחד לגאומטריות מורכבות ולמודלים מדויקים.

עקרונות עבודה

• עבודה בתצוגה שטוחה וברורה
• הקפדה על עקומות סגורות ונקיות
• הפרדה בין חיתוך לצריבה באמצעות צבע בלבד

ייצוא

• Export Selected → DXF
• יחידות: מילימטרים
• יש לוודא שאין קווים כפולים או חופפים

---

Archicad

גם כאן מומלץ לעבוד דרך קובץ ביניים.

תהליך עבודה

• Save As → DXF / DWG
• הגדרת Translation נכונה לצבעים
• ניקוי, איחוד שכבות וצביעה ב־AutoCAD
• ייצוא קובץ סופי לחיתוך

---

בדיקה עצמית לפני שליחה לחיתוך

לפני הגשת הקובץ:

• גודל דף: 1000×700 מ״מ
• כל התוכן בתוך 98×68 ס״מ
• מרווחים של לפחות 3 מ״מ בין חלקים
• אין פרטים חתוכים מתחת ל־0.8 מ״מ
• שכבה אחת בלבד
• אדום ושחור בלבד

קובץ שעובר את הבדיקה הזו הוא קובץ שמתאים לחיתוך לייזר בצורה מקצועית. מוזמנים לשלוח אותו בוואטסאפ לתמחור זריז!
